2013年 07月 15日
GC10 ハンダ付け前の準備 |
ハンダ付けする前にパーツの整理
キットに入ってる一部パーツを変更する

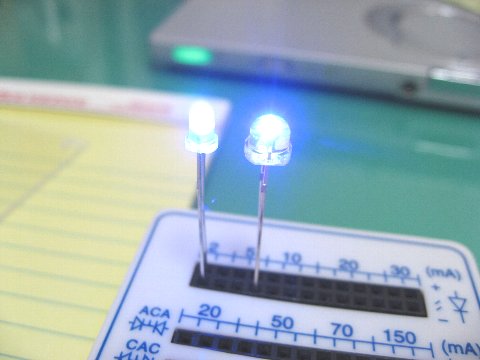

まずはLED
LEDはカウントした時だけ光るのかな
キットには右の透明樹脂の5mm青色LEDが入っているが
点灯するのが中央部だけなのが気に入らず
秋月の3mm青色に変更
これは2mA程度でも光るのでLED電流制限抵抗も変更する
キットにはR2として120Ωが入っていた
ICからHの時に点灯するようになってるので
5Vで120オームだと
Vfが3Vとして16mA
これは流しすぎ
電池駆動なので無駄な電流は流さない
1KΩに変更
LEDの消費電流は2mAになるはず

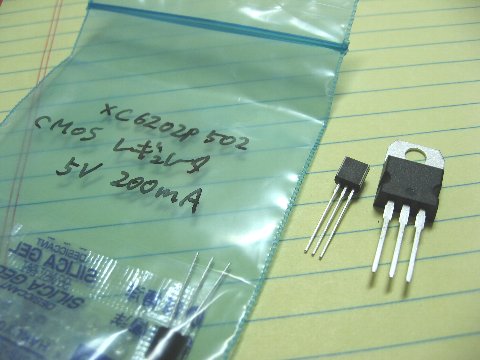

次は9Vの電圧を5Vに変更するレギュレータ
IC1としてL7805CVがキットに入っていた
これは出力1Aなのでオーバースペックだね
手持ちのXC6202P502を使う
かなり前に買っておいてストックしていたものだが
手書きのメモによると5V200mAとある
秋月で今でも同等品が売っているが150mAになってる
このガイガーカウンターは30mA程度しか使わないのでこれで十分なはず
スイッチも秋月で買っておいてストックしてあるものと一緒
キット同封は青色が2つ
何色にしようかな
後は三端子レギュレーターのあとのケミコン
金属パーツの近くなんでキット同封の黒じゃなく
ニチコンのFGにした
この辺は完全に自己満足

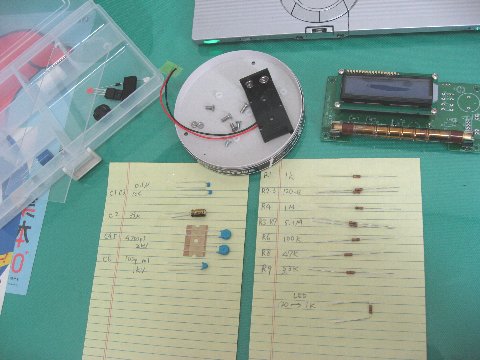

パーツ選定が終わって
抵抗とコンデンサだけメモ用紙に貼り付けておく
ここまで準備すれば
ハンダ付けはすぐ終わるだろう
今日はビールを飲んでしまったのでまた今度
キットに入ってる一部パーツを変更する
まずはLED
LEDはカウントした時だけ光るのかな
キットには右の透明樹脂の5mm青色LEDが入っているが
点灯するのが中央部だけなのが気に入らず
秋月の3mm青色に変更
これは2mA程度でも光るのでLED電流制限抵抗も変更する
キットにはR2として120Ωが入っていた
ICからHの時に点灯するようになってるので
5Vで120オームだと
Vfが3Vとして16mA
これは流しすぎ
電池駆動なので無駄な電流は流さない
1KΩに変更
LEDの消費電流は2mAになるはず
次は9Vの電圧を5Vに変更するレギュレータ
IC1としてL7805CVがキットに入っていた
これは出力1Aなのでオーバースペックだね
手持ちのXC6202P502を使う
かなり前に買っておいてストックしていたものだが
手書きのメモによると5V200mAとある
秋月で今でも同等品が売っているが150mAになってる
このガイガーカウンターは30mA程度しか使わないのでこれで十分なはず
スイッチも秋月で買っておいてストックしてあるものと一緒
キット同封は青色が2つ
何色にしようかな
後は三端子レギュレーターのあとのケミコン
金属パーツの近くなんでキット同封の黒じゃなく
ニチコンのFGにした
この辺は完全に自己満足
パーツ選定が終わって
抵抗とコンデンサだけメモ用紙に貼り付けておく
ここまで準備すれば
ハンダ付けはすぐ終わるだろう
今日はビールを飲んでしまったのでまた今度
